在現代電子設備中，晶振起著至關重要的作用。它們被廣泛應用于計算機、汽車電子、通信設備、工控系統等各種領域。選擇適當?shù)木д裥吞?hào)可以確保系統的時序和通信的準確性。本文將介紹晶振選型的關鍵參數和注意事項，幫助您進行正確的選擇。

  確定主要參數

  1、頻率范圍：

  首先，確定所需的頻率范圍。不同的應用有不同的頻率要求。例如，微控制器可能需要一個特定的時鐘頻率，而無線通信模塊可能需要一個特定的射頻頻率。確保所選晶振的頻率范圍能夠滿足系統需求。

  2、精度和穩定性：

  晶振的精度和穩定性對于系統的性能至關重要。精度是指晶振輸出頻率與額定頻率之間的偏差。通常以百萬分之幾表示，較低的ppm值表示更高的頻率精度。穩定性是指晶振在溫度變化、供電波動等環境條件下的頻率偏差范圍。也通常以ppm表示。選擇具有足夠精度和穩定性的晶振，以確保系統的時序和通信的可靠性。

  3、工作溫度范圍：

  考慮晶振將在的工作環境條件。晶振的工作溫度范圍應與系統的工作溫度范圍相匹配。確保晶振在預期的溫度范圍內能夠正常工作。

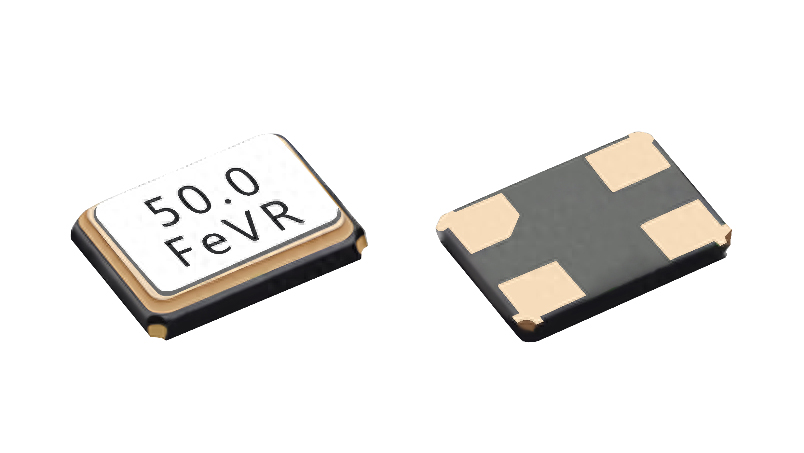

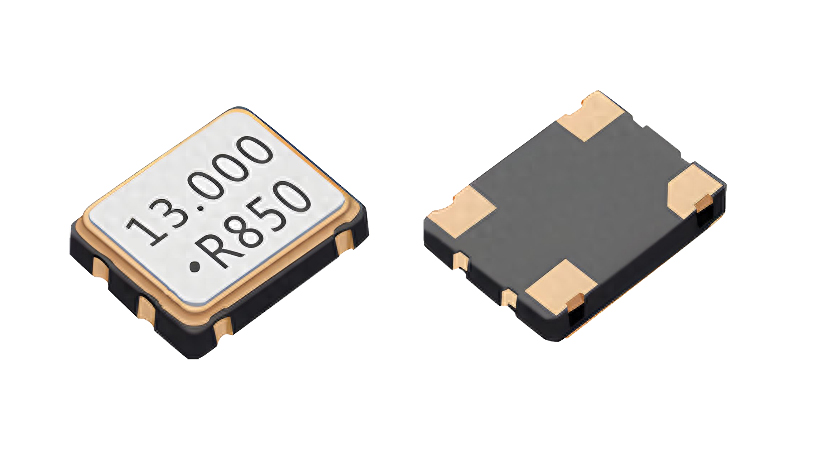

  4、封裝形式：

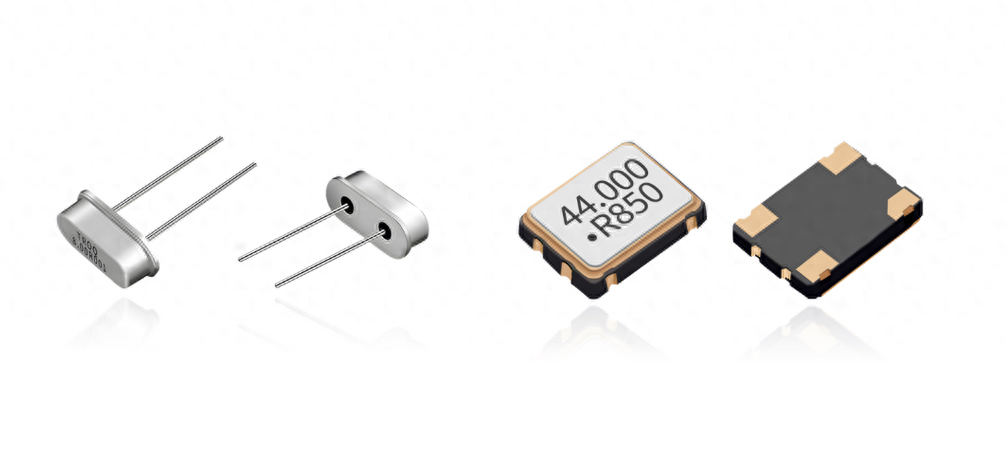

  晶振的封裝形式包括DIP(雙列直插封裝)、SMD(表面貼裝封裝)等。根據系統的布局和安裝要求，選擇合適的封裝形式。

  5、驅動電平：

  晶振的驅動電平指示了其輸出信號的幅度。確保晶振的驅動能力足夠滿足系統中其他電路的輸入要求。

  6、負載電容(無源)

  負載電容：無源晶振通常需要與一個負載電容并聯使用，以提供穩定的振蕩條件。負載電容的選擇取決于晶振的特性和要求，一般在晶振的規格表或數據手冊中會提供推薦的負載電容范圍。選擇合適的負載電容可以確保晶振在指定頻率下穩定振蕩，并且在啟動和保持振蕩時具有良好的性能。

  7、工作電壓：(有源)

  工作電壓是指有源可以正常工作的電源電壓范圍。這通常由晶振的規格和制造商提供的技術資料確定。常見工作電壓為 1.8V、2.8V及3.3V。應確保晶振的工作電壓范圍與目標電路的供電電壓相匹配，以避免不兼容或損壞晶振的情況發生。如果工作電壓超出晶振的規格范圍，可能會導致振蕩頻率偏移、不穩定或無法正常工作。

  8、可靠性和供應商：

  選擇可靠的供應商，并查看其產品的可靠性和質量記錄。確保晶振的長期供應和支持。

  其他可參考參數

  1、噪聲：

  晶振的噪聲水平對于某些應用非常重要。在某些高精度的測量或通信系統中，需要低噪聲的晶振來確保信號質量。因此，了解晶振的噪聲特性并選擇適當?shù)男吞?hào)至關重要。

  2、啟動時間(Startup Time)：

  啟動時間是指晶振從停止?fàn)顟B(tài)到穩定輸出之間所需的時間。對于某些應用，快速啟動是必要的。因此，在選擇晶振時，要注意其啟動時間是否滿足系統要求。

  3、功耗：

  晶振的功耗是一個重要的考慮因素，特別是對于便攜式電子設備或低功耗應用。選擇低功耗的晶振有助于延長電池壽命并提高系統效率。

  4、抗振動和抗沖擊性能：

  某些應用場景中，設備可能會受到振動或沖擊，例如汽車電子、工業控制等。在這些情況下，選擇具有較好抗振動和抗沖擊性能的晶振可以提高系統的可靠性和穩定性。

  5、附加功能：

  一些晶振可能提供額外的功能，如電源監測、溫度傳感器等。根據系統要求，考慮這些附加功能可能對整體設計產生的影響。

  6、標準和認證：

  一些應用可能需要符合特定的標準和認證要求，例如ISO、RoHS，AEC-Q200/Q100等。在選擇晶振時，需要確認其符合相關標準和認證要求。

  正確選擇適合的晶振對于系統的性能和可靠性至關重要。通過考慮頻率范圍、精度和穩定性、工作溫度范圍、封裝形式、驅動能力、供電電壓以及供應商的可靠性，您可以選擇合適的晶振型號。確保與系統需求匹配的晶振，可以提高系統的時序準確性和通信可靠性，從而增強整體性能。記住，在選擇晶振時，始終優先考慮質量和可靠性，以確保系統的穩定運行。

  關于我們

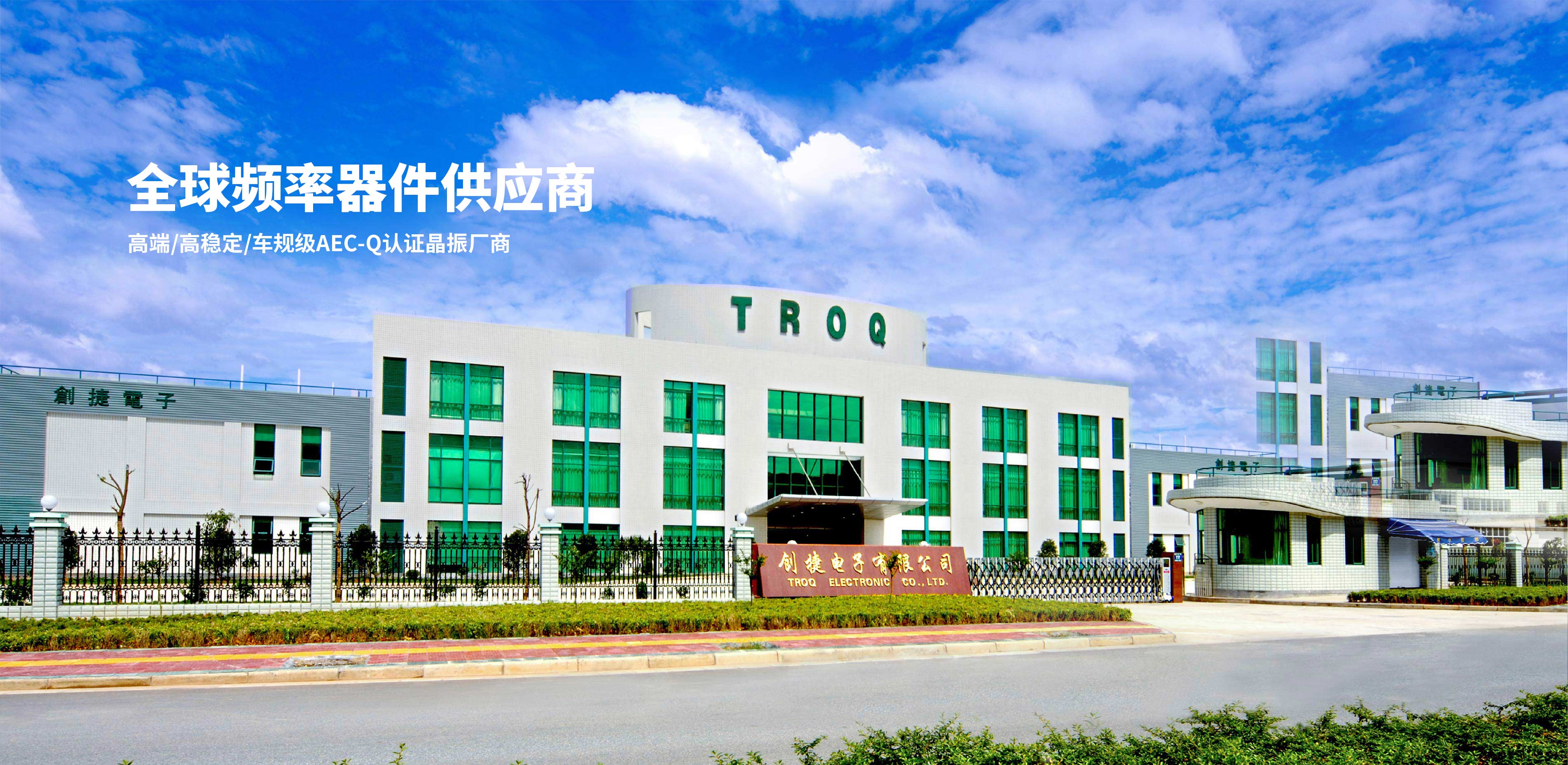

  TROQ-創捷電子，累計 50 余年的科研實力，公司現已發展成為專精于石英頻率器件研發、設計、生產、銷售一體的國家高新技術廠商、浙江省專精特新企業，浙江省科技型企業，金華市創新型企業，金華市信息化試點示范企業。
